§ 21. Производство и передача электроэнергии

Генератор переменного тока (окончание)

² Напомним, что в электродвигателе рамки с током расположены в роторе, а магнит — в статоре. В генераторе же, наоборот, рамки с током расположены в статоре, а магнит — в роторе.

Период и частота переменного тока

Как мы уже говорили, ток, вырабатываемый индукционным генератором, переменный: сила тока и его направление периодически изменяются.

Периодом Т переменного тока называют наименьший промежуток времени между моментами, когда сила тока максимальна при том же направлении тока.

Частотой переменного тока ν называют величину, обратную периоду:

Частоту измеряют в герцах (Гц):

Частота переменного тока, вырабатываемого всеми электростанциями России, равна 50 Гц. Таков же стандарт частоты переменного тока и во многих других странах.

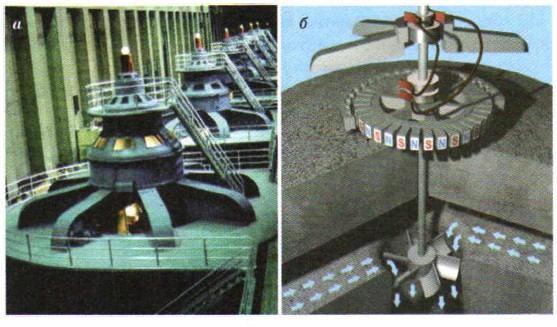

На рис. 21.3, а изображены генераторы гидроэлектростанции, а на рис. 21.3, б — схема одного генератора. Движущая ся вода (она обозначена на схеме голубыми стрелками) вращает лопасти турбины. На одном валу с турбиной укреплён ротор с многополюсным электромагнитом³.

³ Многополюсные электромагниты на гидроэлектростанциях используют для получения индукционного тока частотой 50 Гц при сравнительно небольшой частоте вращения турбин.

Рис. 21.3. Генераторы на гидроэлектростанции (а); схема действия генератора (б)
