§ 21. Производство и передача электроэнергии
Генератор переменного токаНа электростанциях электроэнергию вырабатывают с помощью индукционных генераторов тока, действие которых основано на явлении электромагнитной индукции. Познакомимся с моделью такого генератора. ПОСТАВИМ ОПЫТ Поместим проволочную рамку между полюсами магнита и каждую сторону рамки соединим со своим кольцом (рис. 21.1). С помощью скользящих контактов соединим эти кольца с гальванометром. Когда рамка вращается, гальванометр показывает, что в ней идёт ток. Значит,
При равномерном вращении рамки сила тока и направление тока будут периодически изменяться — такой ток называют переменным.

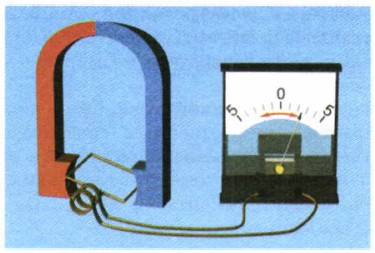

Рис. 21.1. Модель генератора переменного тока с неподвижным магнитом и вращающейся рамкой Возникновение тока во вращающейся рамке обусловлено явлением электромагнитной индукции. Ведь при вращении рамки изменяется число пронизывающих рамку магнитных линий: оно периодически то увеличивается, то уменьшается. На рис. 21.2 показана модель генератора переменного тока, в которой рамка остаётся неподвижной, а внутри рамки вращается магнит. В этом случае в рамке также идёт индукционный ток, потому что он возникает при вращении рамки относительно магнита.

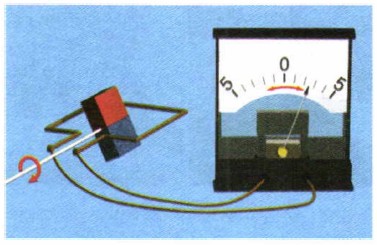

Рис. 21.2. Модель генератора переменного тока с неподвижной рамкой и вращающимся магнитом С неподвижной рамки можно «снимать ток», не используя скользящие контакты. Это важное преимущество, потому что сопротивление скользящих контактов довольно велико, поэтому на них выделялось бы большое количество теплоты. В мощных генераторах электростанций рамки неподвижны, а внутри них вращаются магниты (точнее, электромагниты1 ). 1 Ток к электромагниту подводят с помощью скользящих контактов, но сила тока в нём во много раз меньше, чем в рамке.
|
|
|
