Устройство светового микроскопа

Устройство светового микроскопа [4]. С помощью лупы можно рассмотреть форму клеток. Для изучения их строения пользуются микроскопом (от греческих слов «микрос» — малый и «скопео» — смотрю).

Световой микроскоп, с которым вы рабо гаете в школе, может увеличивать изображение предметов до 3600 раз. В зрительную трубку, или тубус, этого микроскопа вставлены увеличительные стекла (линзы). В верхнем конце убуса находится окуляр (от латинского слова «окулус» — глаз), через который рассматривают различные объекты. Он состоит из оправы и двух увеличительных стекол.

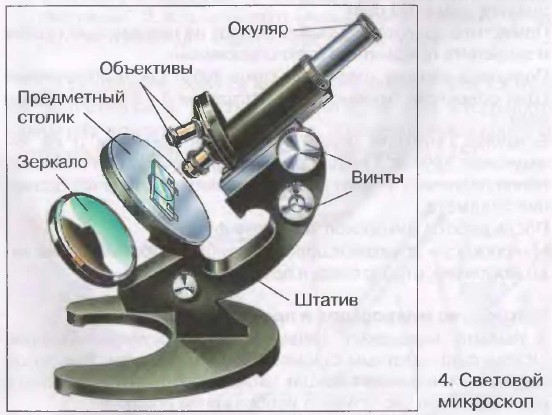

Световой микроскоп

На нижнем конце тубуса помещается объектив (от латинского слова «объектум» — предмет), состоящий из оправы и нескольких увеличительных стекол.

Тубус прикреплен к штативу! К штативу прикреплен также предметный столик, в центре которого имеется отверстие и под ним зеркало. Пользуясь световым микроскопом, можно видеть изображение объекта, освещенного с помощью этого зеркала.

Чтобы узнать, насколько увеличивается изображение при использовании микроскопа, надо умножить число, указанное на окуляре, на число, указанное на используемом объекте. Например, если окуляр дает 10-кратное увеличение, а объектив — 20-кратное, то общее увеличение 10 х 20 = 200 раз.

Правила работы с микроскопом

Поставьте микроскоп штативом к себе на расстоянии 5— 10 см от края стола. В отверстие предметного столика направьте зеркалом свет.

Поместите приготовленный препарат на предметный столик и закрепите предметное стекло зажимами.

Пользуясь винтом, плавно опустите тубус так, чтобы нижний край объектива оказался на расстоянии 1—2 мм от препарата.

В окуляр смотрите одним глазом, не закрывая и не зажмуривая другой. Глядя в окуляр, при помощи винтов медленно поднимайте тубус, пока не появится четкое изображение предмета.

После работы микроскоп уберите в футляр.

Микроскоп — хрупкий и дорогой прибор: работать с ним надо аккуратно, строго следуя правилам.

Лабораторные работы

Устройство микроскопа и приемы работы с ним

1. Изучите микроскоп. Найдите тубус, окуляр, объектив, штатив с предметным столиком, зеркало, винты. Выясните, какое значение имеет каждая часть. Определите, во сколько раз микроскоп увеличивает изображение объекта.

2. Познакомьтесь с правилами пользования микроскопом.

3. Отработайте последовательность действий при работе с микроскопом.

Новые понятия

КЛЕТКА. ЛУПА. МИКРОСКОП: ТУБУС, ОКУЛЯР, ОБЪЕКТИВ, ШТАТИВ

Ответьте на вопросы

1. Какие увеличительные приборы вы знаете? 2. Что представляет собой лупа и какое увеличение она дает? 3. Как устроен микроскоп? 4. Как узнать, какое увеличение дает микроскоп?

Задания для самостоятельной работы

Выучите правила работы с микроскопом.

Дополнительный материал

Световые микроскопы с двумя линзами были изобретены в XVI в. В XVII в. голландец Антони ван Левенгук сконструировал более совершенный микроскоп, дающий увеличение до 270 раз, а в XX в. был изобретен электронный микроскоп, увеличивающий изображение в десятки и сотни тысяч раз.
