План и карта

§ 10. Земная поверхность на плане и карте (2)

Как изображают неровности земной поверхности на плане местности и карте

Для того чтобы на плане местности и карте изобразить холм, овраг, гору, необходимо знать их высоту или глубину. При этом высота холма от подножия до вершины относительная. Она показывает, на сколько одна точка выше другой. Кроме того, на планах и картах обозначают абсолютную высоту, которую отсчитывают от уровня моря, принимаемого за 0 м (рис. 24). В России абсолютную высоту принято исчислять от уровня Балтийского моря (Кронштадтский футшток). Известно, что центр Санкт-Петербурга находится выше уровня Балтийского моря лишь на 3 м, а территория Москвы — на 150 м и более.

Абсолютные высоты обозначают отметкой высоты в виде точки, около которой написано количество метров над уровнем моря.

Относительная высота — это превышение по вертикали одной точки на земной поверхности над другой.

Абсолютная высота — превышение точки земной поверхности над уровнем моря (океана).

Горизонтали — линии на плане (карте), соединяющие точки с одинаковой абсолютной высотой

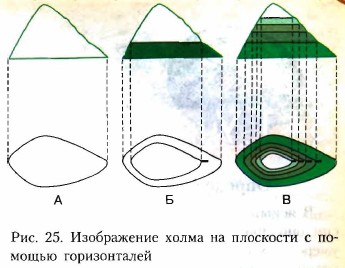

Представьте, что перед нами холм. Обходим этот холм, строго придерживаясь одной абсолютной высоты. Изображаем на плане свой путь. У нас получится план холма — очертание того места, которое он занимает (рис. 25, А). Поднимемся на 5 м по вертикали вверх. Придерживаясь этой высоты, снова обойдём холм кругом. Снова изобразим план пути. У нас получится вторая горизонтальная линия, опоясывающая холм на высоте 5 м от его подошвы (рис. 25, Б). Поднявшись ещё на 5 м и в третий раз обойдя холм, мы сможем изобразить третью линию уже на высоте 10 м от подошвы. Точно так же, ещё дважды поднимаясь каждый раз на 5 м, мы проведём две линии: на высоте 15 м и на высоте 20 м от подошвы (рис. 25, В). Далее до вершины остаётся 4м — значит, следующую линию провести нельзя. Можно подсчитать относительную высоту холма: 24 м.

Так с помощью плавных линий — горизонталей изображают неровности земной поверхности на планах и картах (рис. 23). Цифрами подписаны абсолютные высоты горизонталей. Короткие чёрточки у горизонталей (бергштрихи) свободным концом указывают направление вниз по склону (рис. 25). На рисунке 23 в местах сближения горизонталей склон круче, а там, где они расходятся, склон пологий. Горизонтали и бергштрихи рисуют коричневым цветом. Крутые склоны обрывов или оврагов показывают мелкими зубцами.

НЕРОВНОСТИ ЗЕМНОЙ ПОВЕРХНОСТИ НА ПЛАНЕ И КАРТЕ ИЗОБРАЖАЮТ ГОРИЗОНТАЛЯМИ.

Запомните Относительная высота. Абсолютная высота. Горизонтали.

Это я знаю

1. На топографической карте в атласе найдите холм. Какова его абсолютная высота? Какую он имеет форму? Какой его склон крутой и какой пологий?

2. Относительная высота показывает превышение точки земной поверхности: а) над уровнем моря; б) над другой точкой.

3. Какое утверждение верно?

А. У любой точки на поверхности Земли абсолютная высота больше относительной.

Б. У любой точки на поверхности Земли относительная высота больше абсолютной.

1) Верно только А
2) Верно только Б
3) Оба верны
4) Оба неверны

4. Что такое горизонтали?

Это я могу

5. Рассмотрите рисунок 23. Рассчитайте, на какой высоте проходит последняя горизонталь перед обрывом.
