Рабочие чертежи деталей. Детали со стандартными изображениями

Стандартные изображения чертежей звездочек цепей

Звездочки цепей имеют стандартизованный профиль, определяемый типоразмером цепи. На чертежах дают изображение звездочек в разрезе с необходимыми размерами и помещают таблицу, состоящую из трех частей, которые отделяют друг от друга сплошной основной линией.

В первой части таблицы приводят обозначение сопрягаемой цепи с указанием стандарта на нее, во второй части — данные звездочки, в третьей — справочные данные.

Таблицу параметров приводят в правом верхнем углу чертежа.

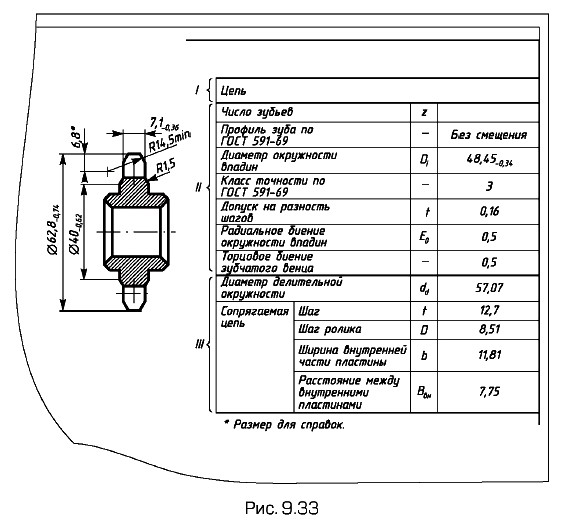

Пример изображения звездочки к приводной роликовой или втулочной цепи дан на рис. 9.33.

При выполнении чертежа блока звездочек в одной таблице указывают необходимые данные для каждого типа звездочек. Венцы обозначают прописными буквами русского алфавита. В неиспользованных графах таблицы ставят прочерк.

На чертеже звездочки, имеющей профиль, частично отличающийся от стандартизованного, помещают изображение профиля зуба (см. рис. 9.35, в). На изображении профиля указывают диаметр окружности, ограничивающей стандартизованную часть профиля:

• наносят все необходимые размеры для изготовления нестандартной части профиля или оговаривают эту часть профиля в технических требованиях чертежа;
• стандартизованную часть профиля выделяют штрихпунктирной утолщенной линией.

Предельные отклонения диаметра отверстия ступицы не ниже H8.

Звездочки к приводным роликовым и втулочным цепям по ГОСТ 13568—75 и 21834—76 выполняют по ГОСТ 2.408—68, профиль зуба звездочек — по ГОСТ 591—69. Геометрическая характеристика зацепления

λ ≤ 2(λ = t/D_Ц),

где t — шаг цепи; D_Ц — диаметр элемента зацепления цепей — втулки, ролика.

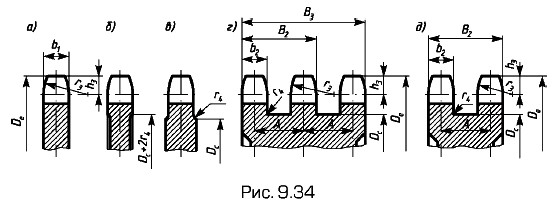

На изображении звездочки (рис. 9.34) на осевом разрезе однорядной (а — в), двухрядной (д) и трехрядной (г) звездочек указывают ширину зуба звездочки bx и b2; ширину венца (для многорядной звездочки) B₂, В₃; радиус закругления зуба (в осевой плоскости) r₃; расстояние от вершины зуба до линии центров дуг закруглений (в осевой плоскости) h₃; диаметр обода (наибольший) D_c; радиус закругления у границы обода (при необходимости) r₄; диаметр окружности выступов D_e; шероховатость поверхности зубьев R_a не более 6,3 мкм для окружной скорости до 8 м/с и не более 3,2 мкм для окружной скорости свыше 8 м/с.

Вместо указанных в таблице параметров могут быть приведены: диаметр d₁ втулки (вместо диаметра D ролика); надпись Со смещением (вместо Без смещения); размер наибольшей хорды L_x и предельные отклонения (для звездочек с нечетным числом зубьев вместо D); расстояние А между рядами для многорядной цепи. При необходимости указывают и другие справочные данные, относящиеся к элементам зацепления.

Звездочки с профилем без смещения центров дуг впадин рекомендуется применять в особо точных кинематических реверсивных передачах с одно- и двухрядными цепями. В остальных случаях рекомендуется применять звездочки со смещением центров дуг впадин.

Звездочки для пластинчатых цепей тяговых по ГОСТ 588—81, грузовых по ГОСТ 191—82, а также для приводных роликовых цепей по ГОСТ 13568—75, работающих при скоростях до 5 м/с, и транспортерных цепей на базе цепей типа ПРД по ГОСТ 13568—75 выполняют по ГОСТ 2.421—75, их профиль — по ГОСТ 2.425—74.

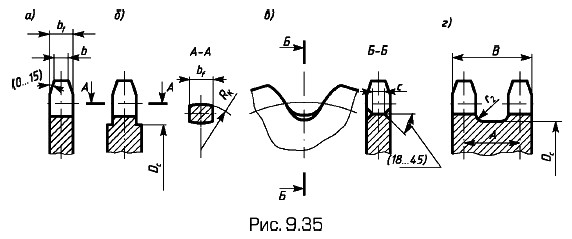

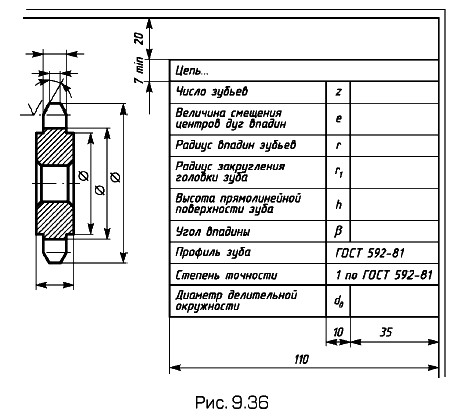

На чертеже звездочки, имеющей стандартизованный профиль зуба, помещают осевое сечение (или разрез) звездочки (рис. 9.35, а — в— однорядной исполнения 1, 2, 3; г — двухрядной исполнения 4; повторяющиеся размеры на изображениях б, в, г не указаны) и рис. 9.36 с указанием размеров и таблицу параметров. Таблица параметров дана для звездочек пластинчатых тяговых цепей.

Для звездочек грузовых цепей указывают: число зубьев z; диаметр вспомогательной окружности D_R, радиус впадин зубьев r, радиус головки зуба R; профиль зуба со ссылкой на соответствующий стандарт.
