Оформление чертежей

Шрифты на чертежах (окончание)

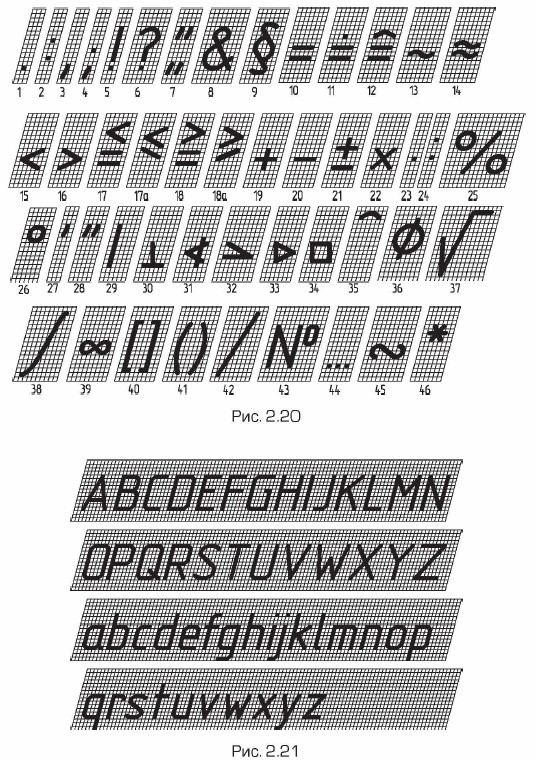

Наименования знаков на рис. 2.18 (тип Б) и 2.20 (тип А): 1 — точка; 2 — двоеточие; 3 — запятая; 4 — точка с запятой; 5 — восклицательный знак; 6 — вопросительный знак; 7 — кавычки; 8 — и; 9 — параграф; 10 — равенство; 11 — значение после округления; цент; 26 — градус; 27 — минута; 28 — секунда; 29 — параллельно; 30 — перпендикулярно; 31 — угол; 32 — уклон; 33 — конусность; 34 — квадрат; 35 — дуга; 36 — диаметр; 37 — радикал; 38 — интеграл; 39 — бесконечность; 40 — квадратные скобки; 41 — круглые скобки; 42 — черта дроби; 43 — номер; 44 — от ... до; 45 — знак подобия; 46 — звездочка.

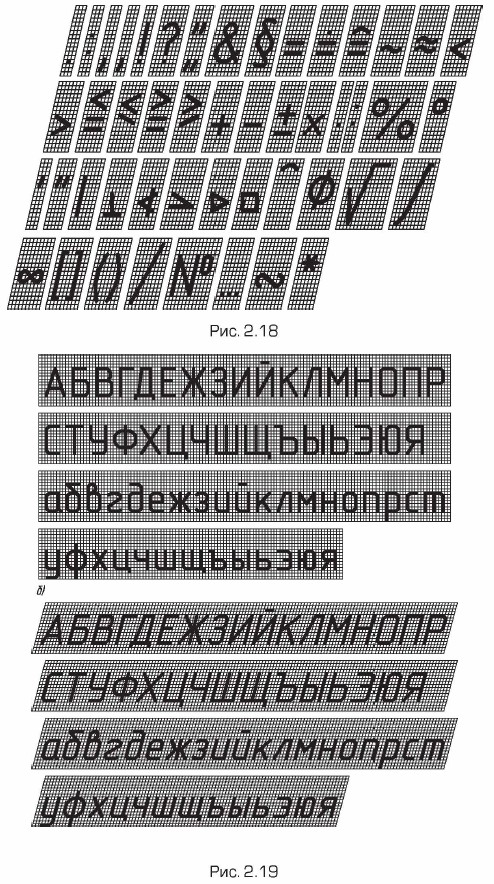

Русский алфавит шрифтом типа А приведен на рис. 2.19: а — с наклоном, б — без наклона.

Латинский алфавит (шрифтом типа А с наклоном) приведен на рис. 2.21.

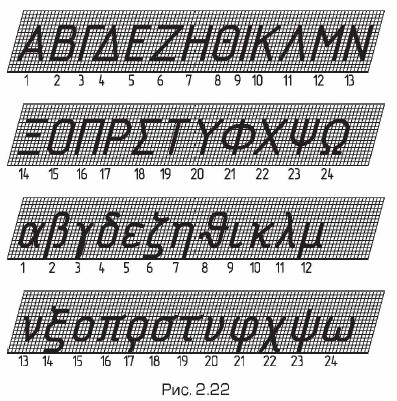

Греческий алфавит, выполненный шрифтом типа Б с наклоном, приведен на рис. 2.22: 1 — альфа; 2 — бета; 3 — гамма; 4 — дельта; 5 — эпсилон; 6 — дзета; 7 — эта; 8 — тета; 9 — иота; 10 — каппа; 11 — ламбда; 12 — ми; 13 — ню; 14 — кси; 15 — омикрон; 16 — пи; 17 — ро; 18 — сигма; 19 — тау; 20 — ипсилон; 21 — фи; 22 — хи; 23 — си; 24 — омега
