Оформление чертежей

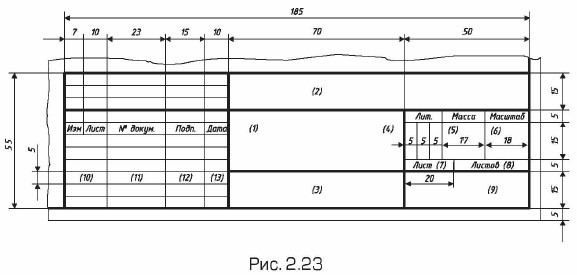

Основные надписи на конструкторских документахНа всех конструкторских документах в правом нижнем углу располагают основную надпись (рис. 2.23). На листах формата А4 основные надписи располагают вдоль короткой стороны листа.
Рекомендуется следующее заполнение граф основной надписи в условиях учебного процесса (сохранено стандартное обозначении граф). Графа 1 — наименование детали или сборочной единицы. Графа 2 — обозначение документа по принятой в институте (университете) системе. Графа 3 — обозначение материала детали (заполняют только на чертежах деталей). Графа 4 — не заполнять. Графа 5 — масса изделия. Графа 6 — масштаб. Графа 7 — порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют). Графа 8 — общее количество листов документа (графу заполняют только на первом листе документа). Графа 9 — наименование учебного заведения и номер группы. Графа 10 — характер работы, выполняемой лицом, подписывающим документ, например: Разработал ... (студент) Проверил ... (преподаватель) Графа 11 — четкое написание фамилий лиц, подписавших документ. Графа 12 — подписи лиц, фамилии которых указаны в графе 11. Графа 13 — дата подписания документа. Расположение надписей на поле чертежаНадписи, цифровые и буквенные, располагают, как правило, горизонтально и выполняют четким шрифтом. Размещают надписи на поле чертежа обычно над основной надписью. Надписи внутри контура проекций (за исключением размерных чисел) помещают только в случае крайней необходимости. Если по необходимости надпись пересекает линию чертежа, то линию в этом месте прерывают. Если надпись подчеркивают линией или пишут вдоль нее, то между линией и надписью оставляют просвет около 1 мм. В табличных документах (спецификации, ведомости, основные надписи и т.п.) надписи располагают примерно в середине между линиями.
|
|
|
