Табличные информационные модели

Пример 3

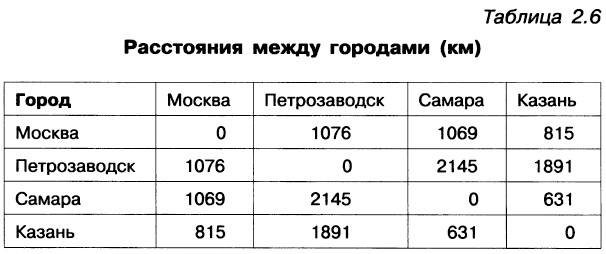

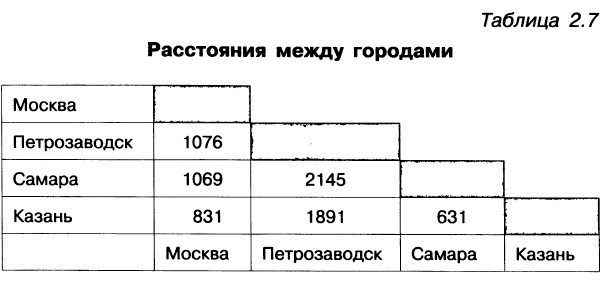

В таблице «Расстояния между городами» представлены расстояния между парами объектов, принадлежащих одному классу «город», поэтому объекты этого класса занесены и в головку, и в боковик таблицы. В результате головка таблицы «теряет» один уровень, и сама таблица выглядит проще. Эта таблица также относится к типу ООО.

Подобные таблицы есть в атласах автомобильных дорог. Правда, там они оформляются так:

Пример 4

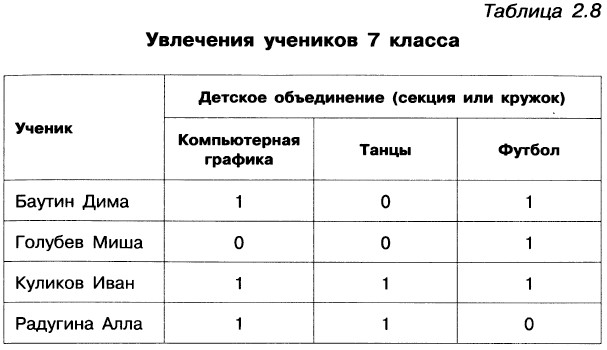

По этой таблице можно получить представление о том, чем увлекаются ученики 7 класса, какие кружки и секции они посещают. Если ученик увлекается танцами, спортом или компьютерной графикой (посещает соответствующий кружок или секцию), то в нужную ячейку ставится 1, а если нет — 0.

Ячейки этой таблицы содержат числа, но только 0 и 1. Такие таблицы называют двоичными таблицами.

Важная особенность этой таблицы состоит в том, что в ней фиксируются не количественные (сколько?), а качественные свойства (наличие/отсутствие связи между объектами).

Сложные таблицы

Таблица типа «объекты-объекты-несколько» (ООН)

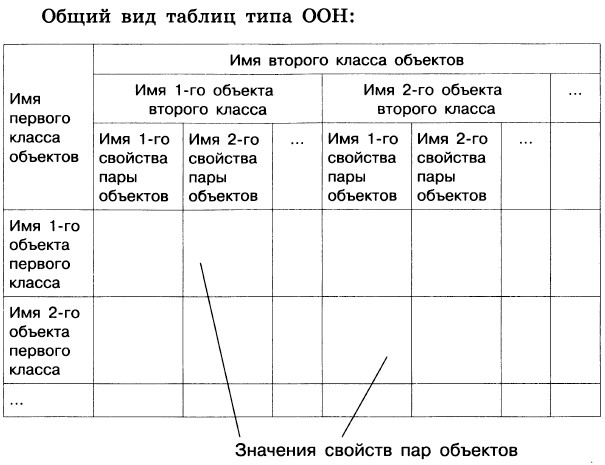

Таблица типа «объекты-объекты-несколько» — это таблица, содержащая информацию о нескольких свойствах пар объектов, принадлежащих разным классам.

В этой таблице головка (верхний заголовок) имеет трехъярусную структуру.

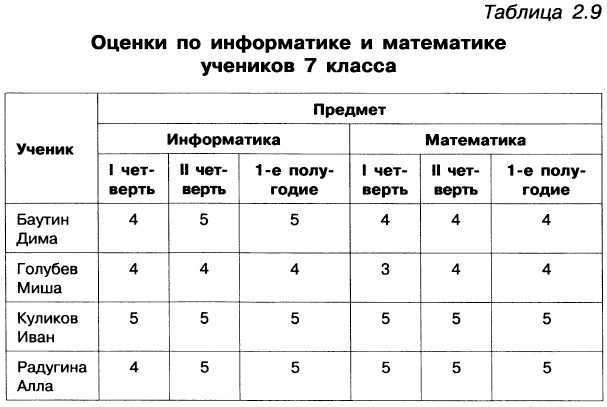

В этом примере пары образуются из объектов, относящихся к классам «ученик» и «предмет». Свойствами здесь являются оценки, полученные учениками за разные периоды учебы.

Попробуем эту же информацию представить иначе. Образуем пары из объектов, принадлежащих классам «ученик» и «период обучения». Свойствами будем считать оценки, полученные учениками по предметам.

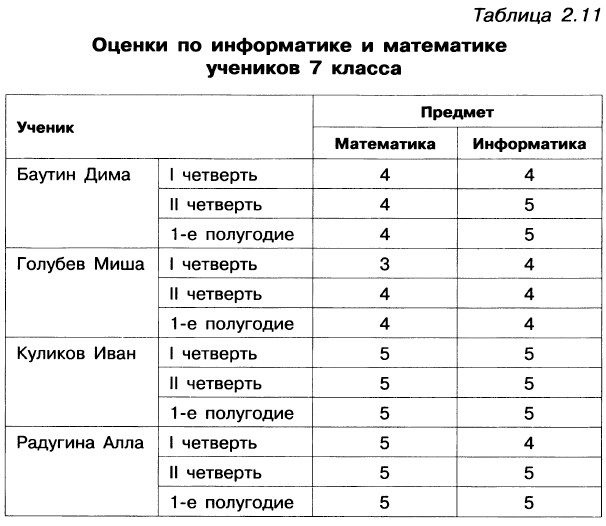

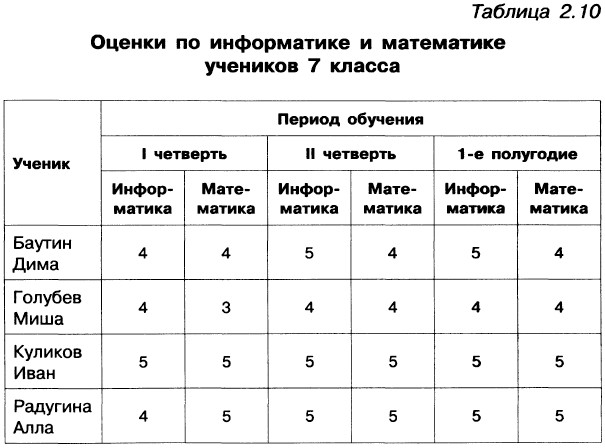

Из этого примера видно, что объекты и свойства могут меняться ролями: то, что было объектом, становится свойством, и наоборот. Один или другой вариант следует выбирать в зависимости от цели составления таблицы. Например, чтобы проследить за успеваемостью ученика в разные периоды времени по одному и тому же предмету, удобнее воспользоваться таблицей 2.9. А общую картину успеваемости за весь период обучения проще понять с помощью таблицы 2.10. В таблице 2.11 приведен фрагмент сводной ведомости успеваемости учащихся, имеющейся в конце классного журнала.

Таблица типа «объекты-свойства-объекты» (ОСО)

Таблица типа «объекты-свойства-объекты» — это таблица, содержащая информацию и о свойствах пар объектов, принадлежащих разным классам, и об одиночных свойствах объектов одного из классов.

Пример 6

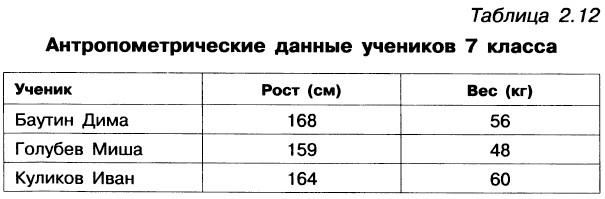

В таблице 2.12 приведены антропометрические данные учеников 7 класса. Эта таблица относится к типу ОС.

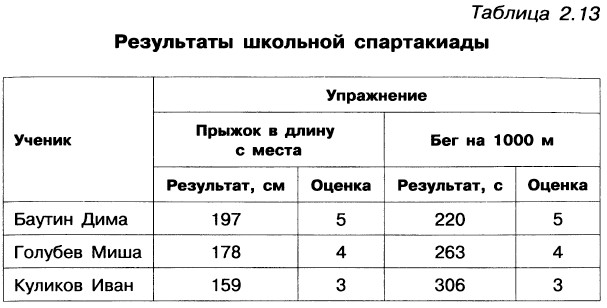

Результаты, показанные ребятами в школьной спартакиаде, приведены в таблице 2.13. Эта таблица относится к типу ООН.

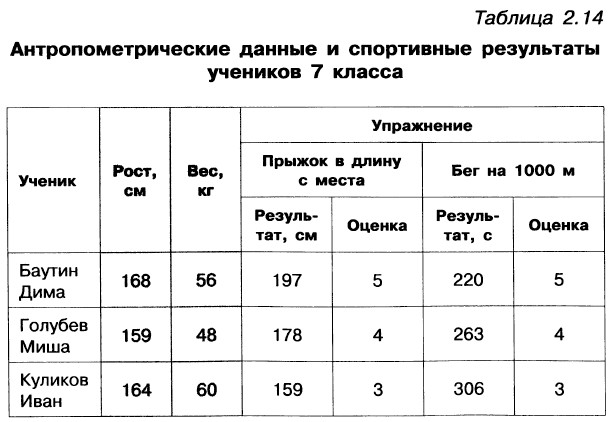

Объединим информацию, содержащуюся в таблице 2.12 и таблице 2.13. Для этого «нарастим» боковик таблицы 2.12, вставив после него нужные графы из таблицы 2.13. Получим:

В этой таблице свойства «рост» и «вес» не являются парными, они относятся только к объектам класса «ученик». Свойства «результат» и «баллы» характеризуют пары объектов классов «ученик» и «упражнение».

В отличие от таблиц других типов, таблицы типа ОСО нельзя «повернуть набок», так как одиночные свойства объектов обязательно должны находиться в боковике.

Коротко о главном

Для описания ряда объектов, обладающих одинаковыми наборами свойств, наиболее часто используются таблицы, состоящие из столбцов и строк. Представленная в таблице информация наглядна, компактна и легко обозрима.

Таблица типа «объекты-свойства» — это таблица, содержащая информацию о свойствах отдельных объектов, принадлежащих одному классу.

Таблица типа «объекты-объекты-один» — это таблица, содержащая информацию о некотором одном свойстве пар объектов, чаще всего принадлежащих разным классам.

Вопросы и задания

1. Какие преимущества обеспечивают табличные информационные модели по сравнению со словесными описаниями? Приведите пример.

2. Любое ли словесное описание можно заменить табличной информационной моделью? Приведите пример.

3. Приведите примеры табличных информационных моделей, с которыми вы сталкивались на уроках в школе.

4. Приведите примеры табличных информационных моделей, с которыми вы сталкивались в повседневной жизни.

5. Каких правил следует придерживаться при составлении таблиц?

6. Информация каких видов размещается в графах таблицы? Можно ли там размещать графические изображения? Приведите пример.

7. К какому типу относится таблица «Табель успеваемости», расположенная в конце вашего дневника?

8. Приведите пример таблицы типа ОС.

9. Приведите пример таблицы типа ООО.

10. Приведите пример таблицы типа ООН.

11. Приведите пример таблицы типа ОСО.
