Табличные информационные модели

Структура и правила оформления таблицы

Для описания ряда объектов, обладающих одинаковыми наборами свойств, наиболее часто используются таблицы, состоящие из столбцов и строк.

Вам хорошо известно табличное представление расписания уроков, в табличной форме представляются расписания движения автобусов, самолетов, поездов и многое другое.

Представленная в таблице информация наглядна, компактна и легко обозрима.

В таблице может содержаться информация о различных свойствах объектов, об объектах одного класса и разных классов, об отдельных объектах и группах объектов.

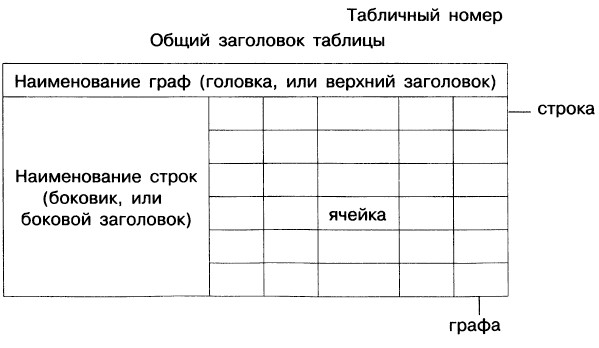

Правильно оформленная таблица имеет структуру:

Табличный номер

Необходимо соблюдать следующие правила оформления таблиц.

1. Заголовок таблицы должен давать представление о содержащейся в ней информации.

2. Заголовки граф и строк должны быть краткими, не содержать лишних слов и, по возможности, сокращений.

3. В таблице должны быть указаны единицы измерения. Если они общие для всей таблицы, то указываются в заголовке таблицы (либо в скобках, либо через запятую после названия). Если единицы измерения различаются, то они указываются в заголовках строк или граф.

4. Желательно, чтобы все ячейки таблицы были заполнены. При необходимости в них заносят следующие условные обозначения:

? — данные неизвестны;
х — данные невозможны;
↓ — данные должны быть взяты из вышележащей ячейки.

Для того чтобы на основании информации, представленной в текстовой форме, составить табличную модель, необходимо:

1) выделить в тексте имена объектов, имена свойств объектов и значения свойств объектов;
2) уточнить структуру таблицы;
3) «заселить» таблицу, перенеся в нее информацию из текста.

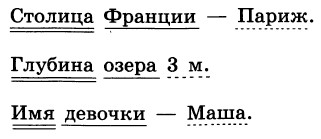

При выделении в тексте имен объектов, имен свойств и их значений удобно подчеркивать их разными линиями. Договоримся подчеркивать имена объектов прямой, имена свойств — двойной, а значения свойств — пунктирной линиями.

Например:

Каждое из рассмотренных в этих примерах свойств («столица», «глубина», «имя») характеризует только один объект. Такие свойства будем называть одиночными.

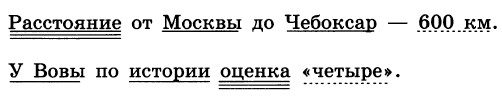

Очень часто свойство характеризует сразу пару объектов. Такое парное свойство договоримся подчеркивать тройной линией.

Например:

Условно все множество таблиц можно разделить на простые и сложные.

Простые таблицы

Таблица типа «объекты-свойства» (ОС)

Таблица типа «объекты-свойства» — это таблица, содержащая информацию о свойствах отдельных объектов, принадлежащих одному классу.

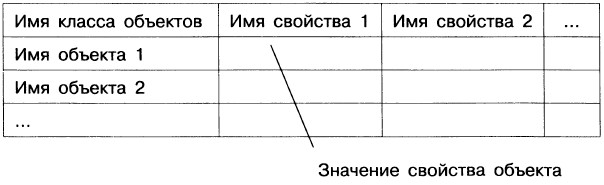

Общий вид таблиц типа ОС:

Количество строк в таблице зависит от количества имеющихся объектов, а количество столбцов — от количества рассматриваемых свойств.

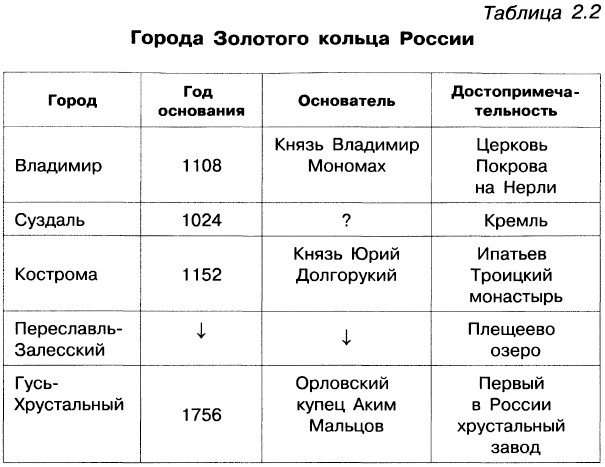

Пример 1

В этой таблице приведена информация о некоторых древних русских городах, хранящих уникальные памятники нашей культуры и истории и образующих всемирно известное Золотое кольцо России. Эта информация отражена в заголовке таблицы.

В таблице представлены объекты «Владимир», «Кострома», «Переславль-Залесский» и «Гусь-Хрустальный», принадлежащие классу «город». Для каждого объекта приведены значения свойств «год основания», «основатель» и «достопримечательность», выраженные числами и словами.

В маленьких таблицах (из 3-4 строк) объекты можно перечислять в произвольном порядке. Если объектов в таблице много, то располагать их надо в некотором осмысленном порядке, согласно некоторому правилу. Например, в таблице 2.2 города могут быть перечислены в алфавитном порядке, по возрастанию или убыванию годов их основания.

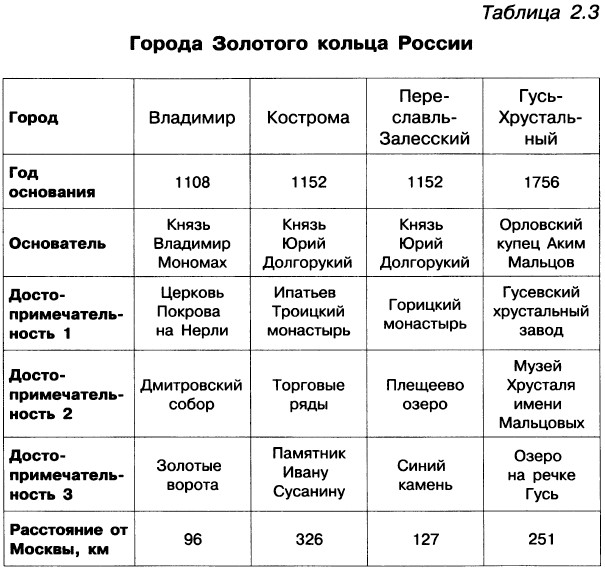

Если в таблице типа ОС свойств больше, чем объектов, то ее можно «повернуть набок» — строки превратить в графы, а графы — в строки.

Например:

Что именно располагать в головке, а что в боковике — объекты или свойства, — зависит от конкретной таблицы. Как правило, таблица, в которой много строк и мало граф, бывает удобней, чем таблица, содержащая мало строк, но много граф.

Таблица типа «объекты-объекты-один» (ООО)

Таблица типа «объекты-объекты-один» — это таблица, содержащая информацию о некотором одном свойстве пар объектов, чаще всего принадлежащих разным классам.

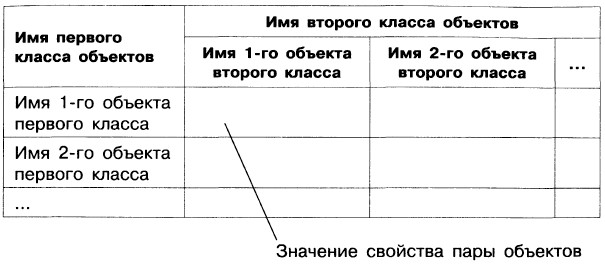

Общий вид таблиц типа ООО:

В этой таблице головка (верхний заголовок) имеет сложную (двухъярусную) структуру.

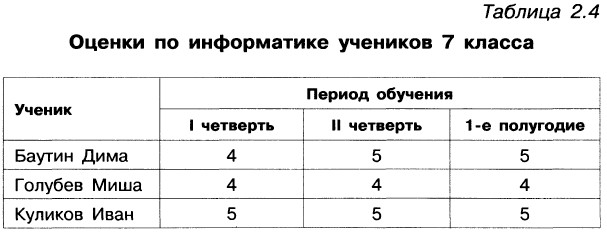

Пример 2

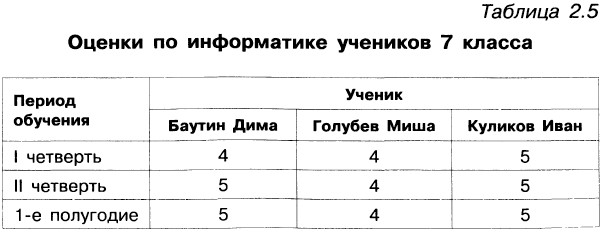

Таблица типа ООО может быть «повернута на бок» — строки превращены в графы, а графы — в строки.

Например:

В таблице типа ООО фиксируется одно свойство пары объектов, поэтому в ее ячейках всегда содержатся значения одного типа: или числа, или слова, или графические изображения.
