Вспомогательный алгоритм

Пример 1. Применим метод «сверху вниз» для разработки алгоритма нахождения периметра треугольника, заданного координатами своих вершин.

Пусть ХА, ХВ, YA, YB, ХС, YC — координаты вершин треугольника АВС. Его периметр — сумма длин отрезков АВ, ВС и АС.

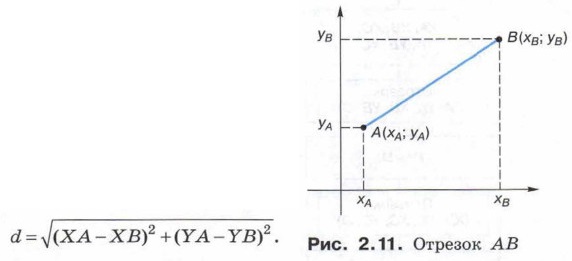

Из курса геометрии вам известна формула для вычисления длины отрезка АВ по координатам его концов (рис. 2.11):

Действия по вычислению длины отрезка представляют собой логически целостный фрагмент, который целесообразно оформить в виде вспомогательного алгоритма.

Вспомогательный алгоритм — это алгоритм, целиком используемый в составе другого алгоритма.

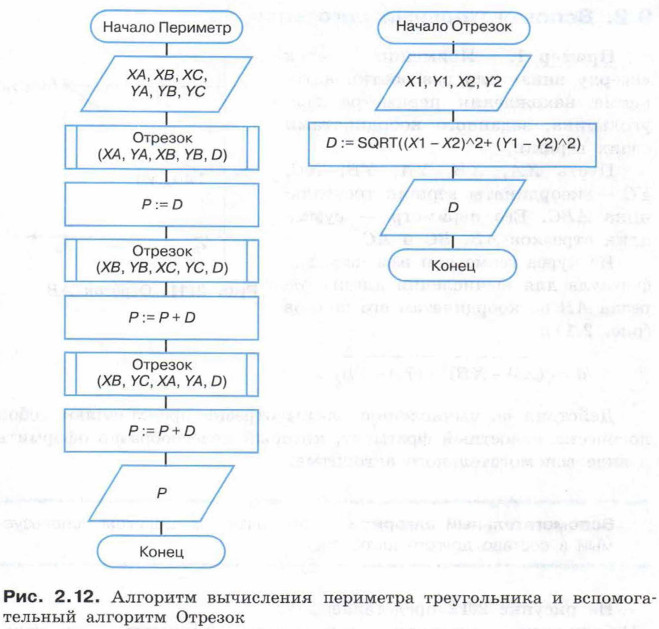

На рисунке 2.12 представлены:

1) блок-схема алгоритма вычисления периметра треугольника, предполагающая вызов вспомогательного алгоритма Отрезок;

2) блок-схема вспомогательного алгоритма Отрезок.

Алгоритм вычисления периметра треугольника

При вызове вспомогательного алгоритма указываются его параметры (входные данные и результаты). Параметрами вспомогательного алгоритма Отрезок являются величины X1, Y1, Х2, Y2, D. Это формальные параметры, они используются при описании алгоритма. При конкретном обращении к вспомогательному алгоритму формальные параметры заменяются фактическими параметрами, т. е. именно теми величинами, для которых будет исполнен вспомогательный алгоритм. Типы, количество и порядок следования формальных и фактических параметров должны совпадать.

Команда вызова вспомогательного алгоритма исполняется следующим образом:

1) формальные входные данные вспомогательного алгоритма заменяются значениями фактических входных данных, указанных в команде вызова вспомогательного алгоритма;

2) для заданных входных данных исполняются команды вспомогательного алгоритма;

3) полученные результаты присваиваются переменным с именами фактических результатов;

4) осуществляется переход к следующей команде основного алгоритма.

Каким будет результат работы алгоритма при следующих исходных данных:

ХА = 1, ХВ = 2, ХС = 3, YA = 1, YB = 3, YC = 1.
