Глава 1. Электростатика
§ 1.21. Измерение разности потенциалов

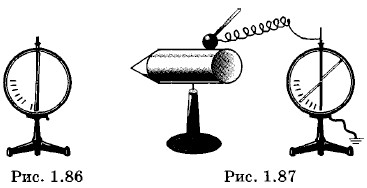

Измерение разности потенциалов между проводникамиНа рисунке 1.86 изображен один из простейших электрометров. Основная его часть — легкая алюминиевая стрелка, укрепленная на металлическом стержне с помощью горизонтальной оси. Стрелка может поворачиваться вокруг этой оси. Центр тяжести стрелки расположен так, что до начала измерения она располагается вертикально. Стержень со стрелкой помещен в металлический корпус, изолированный от стержня эбонитовой пробкой. Для наблюдения за стрелкой имеется смотровое окно. Электрометр напоминает электроскоп, но отличается от него тем, что имеет металлический корпус.
Для измерения разности потенциалов между двумя проводниками один из них присоединяют к стержню электрометра, а другой — к его корпусу. (Если хотят измерить потенциал тела относительно земли, то тело соединяют проводником со стержнем, а корпус заземляют.) Между корпусом и стержнем устанавливается разность потенциалов, которую нужно измерить*. * Впрочем, подключение электрометра несколько меняет разность потенциалов между проводниками, так как часть зарядов проводников передается электрометру. Но если электроемкость электрометра много меньше электроемкости проводников (см. § 1.24), то этим эффектом можно пренебречь. Электрическое поле внутри электрометра зависит только от этой разности потенциалов, так как внешнее электростатическое поле заряженных или поляризованных тел не проникает сквозь металлический корпус прибора (электростатическая защита). Распределение же поля внутри электрометра однозначно определяет силы, действующие на стрелку. Чтобы по положению стрелки можно было судить о значении разности потенциалов, прибор нужно проградуировать. Для этого необходимо найти, какие углы отклонения стрелки соответствуют известным значениям напряжения между заряженными проводниками. С помощью электрометра легко убедиться на опыте, что все точки проводника имеют одинаковый потенциал относительно земли. Для этого соединяют различные участки проводника со стержнем электрометра, корпус которого заземлен (рис. 1.87). Показания электрометра при этом меняться не будут. Измерение потенциала произвольных точек пространстваНесколько сложнее измерить потенциал произвольной точки пространства относительно какого-либо проводника. Обычно измеряется потенциал относительно земного шара. Если внести в электрическое поле проводящий шарик, то его потенциал (точнее, разность потенциалов между шариком и землей) станет равным потенциалу той точки пространства, в которой расположен центр шарика (рис. 1.88). Суммарный индуцированный заряд на шарике равен нулю и не может изменить потенциала центра шарика (подробнее об этом говорится в решении задачи 1 в § 1.23). Но при соединении шарика проводником с электрометром картина меняется. Теперь уже индуцированный на шарике заряд не равен нулю, так как часть заряда перемещается на стержень электрометра. Из-за этого потенциал центра шарика не будет равен потенциалу поля в отсутствие шарика (рис. 1.89).

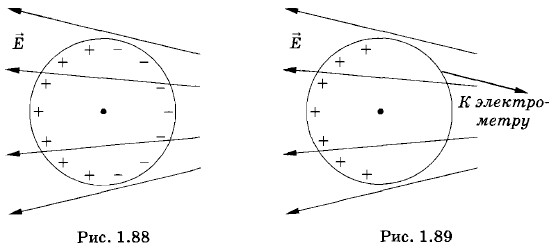

Поэтому поступают следующим образом: конец проводника, соединенного со стержнем электрометра, помещают в пламя газовой горелки (пламенный зонд). В пламени имеется большое количество ионов. Эти заряженные частицы осаждаются на проволочке до тех пор, пока ее потенциал не сравняется с потенциалом той малой области пространства, где расположен пламенный зонд (рис. 1.90). Ионы нейтрализуют индуцированный заряд проволочки, и вследствие этого исследуемое поле искажается незначительно.

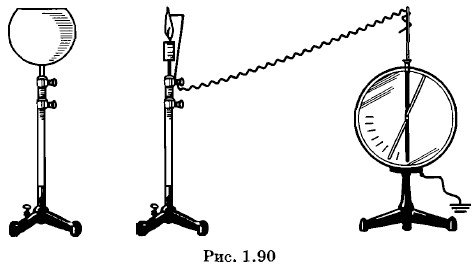

На рисунке 1.90 показана экспериментальная установка по измерению потенциала электрического поля заряженного шара относительно земли. Для этого корпус электрометра заземляют. При перемещении зонда вдоль радиусов круга, в центре которого расположена подставка с шаром, показания электрометра меняются; отклонение стрелки растет при приближении зонда к шару. При перемещении зонда по окружности вокруг шара показания остаются неизменными.
|
|
|
