§ 2.4. Закон Ома для участка цепи. Сопротивление проводника

Вы уже изучали закон Ома. Этот закон прост, но столь важен, что его необходимо повторить. Кроме того, установим дифференциальную форму закона Ома.

Вольт-амперная характеристика

В предыдущем параграфе было установлено, что упорядоченное движение свободных заряженных частиц в проводнике вызывается электрическим полем. В случае постоянного тока это поле представляет собой потенциальное стационарное поле. Разность потенциалов между концами проводника определяет силу тока в нем: I = ƒ(φ₁ - φ₂). Эта зависимость называется вольт-амперной характеристикой проводника. Установление ее играет первостепенную роль при изучении явлений, связанных с прохождением тока.

Закон Ома

Наиболее простой вид имеет вольт-амперная характеристика металлических проводников и растворов электролитов.

Впервые (для металлов) ее установил немецкий ученый Георг Ом в 1826 г., поэтому зависимость силы тока от напряжения носит название закона Ома.

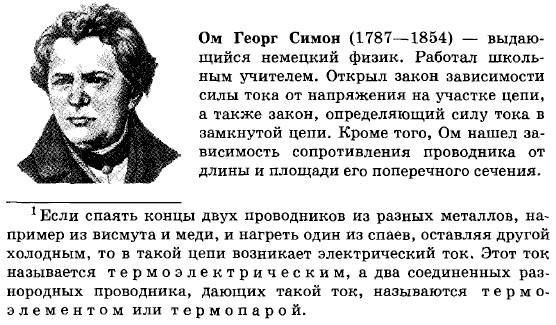

Ом Георг Симон

Георг Ом начал свои опыты по установлению зависимости между силой тока в проводнике и разностью потенциалов на его концах в 20-х гг. XIX в. Ом экспериментировал с проволоками разной длины, разной толщины (будучи сыном слесаря, он знал, как вытягивать металлическую проволоку разной толщины для своих опытов), изготовленными из разных металлов, и даже проводил опыты при различной температуре, варьируя каждый фактор поочередно как все настоящие ученые. Батареи в те времена были еще очень слабые, они создавали непостоянный ток. Поэтому Ом пользовался в качестве источника тока термопарой*, один из спаев которой был помещен в пламя. Он использовал грубый магнитный амперметр, а разности потенциалов изменял путем изменения температуры или числа термоспаев.

* Eсли спаять концы двух проводников из разных металлов, например из висмута и меди, и нагреть один из спаев, оставляя другой холодным, то в такой цепи возникает электрический ток. Этот ток называется термоэлектрическим, а два соединенных разнородных проводника, дающих такой ток, называются термоэлементом или термопарой.

Теоретические выводы и экспериментальные результаты были изложены Омом в опубликованной в 1826 г. книге. Однако они не нашли понимания. Метод грубого экспериментирования по заранее намеченному плану казался малопривлекательным в эпоху увлечения философией. Признание пришло лишь 23 года спустя после выхода книги. В 1849 г. Ом получил должность профессора Мюнхенского университета.

участок цепи

На рисунке 2.12 изображен участок цепи 1, 2. Условимся считать положительным направление слева направо. Тогда напряжение (разность потенциалов) на рассматриваемом участке равно U = φ₁ — φ₂, где φ₁ — потенциал в точке 1 (в начале участка), а φ₂ — потенциал в точке 2 (в конце участка). Если φ₁ > φ₂, то U > 0 и ток течет в направлении от точки 1 к точке 2, так как в эту сторону направлены линии напряженности электрического поля внутри проводника. Следовательно, и сила тока I тоже положительна (I > 0).

Ом экспериментально установил прямую пропорциональную зависимость между силой тока и напряжением:

I ~ U. (2.4.1)

Эта зависимость справедлива как для металлов, так и для растворов (расплавов) электролитов.

Зависимость (2.4.1) можно записать в виде равенства

I = G(φ1 - φ2) = GU. (2.4.2)

Это равенство и называется законом Ома для участка цепи. Здесь G — коэффициент пропорциональности, значение которого не зависит от напряжения на концах проводника и от силы тока в нем. Коэффициент пропорциональности зависит от самого проводника и поэтому является его характеристикой. Этот коэффициент называют проводимостью проводника.

Таким образом, закон Ома для участка цепи содержит проверенное на опыте утверждение о том, что сила тока прямо пропорциональна разности потенциалов; одновременно он содержит определение проводимости проводника. Закон Ома можно сформулировать так: сила тока в проводнике прямо пропорциональна проводимости проводника и напряжению (разности потенциалов) на его концах.

Величину, обратную проводимости проводника

называют электрическим сопротивлением или просто сопротивлением. Следовательно, сопротивление тоже является характеристикой проводника. Исторически сложилось, что именно сопротивление считается основной электрической характеристикой проводника.

Если проводимость G выразить через сопротивление то формула (2.4.2) примет вид:

Выражение (2.4.3) представляет собой другую формулировку закона Ома для участка цепи: сила тока в цепи прямо пропорциональна напряжению на ее участке и обратно пропорциональна сопротивлению этого участка.

Следует иметь в виду, что закон Ома в форме (2.4.3) или (2.4.2) справедлив только для участка цепи, в котором нет источника тока*.

Закон Ома имеет очень простую форму, но доказать экспериментально его справедливость довольно трудно. Дело в том, что разность потенциалов на участке металлического проводника даже при большой силе тока мала, так как мало сопротивление проводника. Электрометр, о котором шла речь в §1.21, непригоден для измерения столь малых напряжений: его чувствительность слишком мала. Нужен несравненно более чувствительный прибор, например электростатический вольтметр. Применение же обычных приборов для измерения напряжения — вольтметров — основано на использовании закона Ома. Принцип действия вольтметра такой же, как и амперметра: угол поворота стрелки прибора пропорционален силе тока. Сила тока, проходящего по вольтметру, согласно закону Ома, определяется напряжением между точками цепи, к которым он подключен. Поэтому, зная сопротивление вольтметра, можно по силе тока определить напряжение. На практике прибор сразу градуируют в единицах напряжения.

* Как формулируется закон Ома для участка цепи, в котором имеется источник тока, будет рассказано в § 2.15.

Закон Ома является эмпирическим, а не фундаментальным законом природы. Однако он выполняется весьма точно в широких пределах для металлов. В этом случае закон Ома практически справедлив для любых постоянных напряжений, при применении которых проводник не плавится.

Менее широки рамки применения закона Ома для растворов (и расплавов) электролитов и сильно ионизованных газов — плазмы. При больших напряжениях он перестает выполняться.

Сопротивление

Закон Ома определяет новую электрическую характеристику проводника — сопротивление. От этой величины зависит сила тока в проводнике при заданном напряжении. Сопротивление проводника представляет собой как бы меру противодействия проводника установлению в нем электрического тока. Сопротивление проводника можно определить с помощью закона Ома (2.4.3):

Сопротивление равно отношению разности потенциалов на концах проводника к силе тока в нем.
