Ответы к упражнению 6

5. Сопротивления внешнего и внутреннего участков цепи должны быть равны между собой.

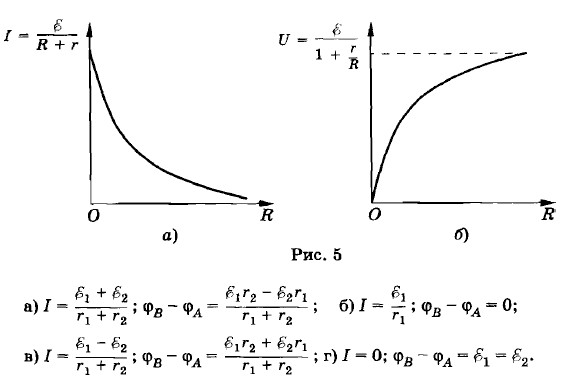

7. См. рис. 5, а, б.

9. При зарядке аккумулятора U₁ = + Ir = 5 В, а при разрядке U₂ = = Ir = 3 В.

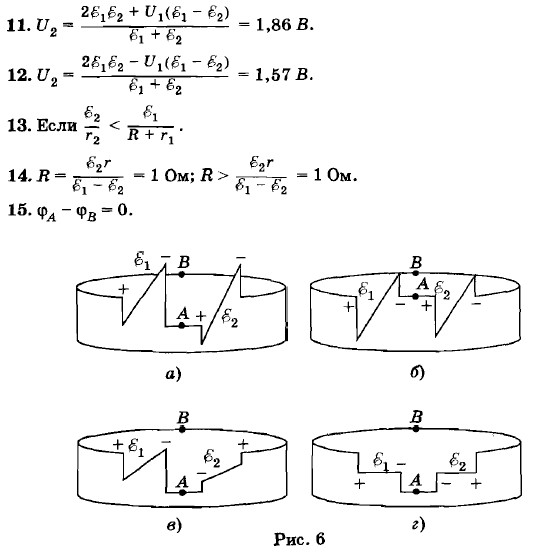

10. Соответствующие распределения потенциала изображены на рисунке 6, а—г.

23. При условии, что внешнее сопротивление цепи равно внутреннему сопротивлению одного элемента.

24. Последовательно.
