Линии напряжённости электростатического поля

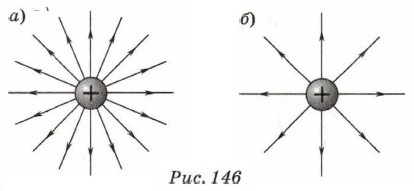

Густота расположения силовых линий характеризует электростатическое поле: чем гуще линии, тем больше его напряжённость, т. е. тем с большей силой оно действует на пробный заряд, помещенный в поле. Напряжённость поля заряда, показанного на рисунке 146, а, больше, чем заряда, показанного на рисунке 146, б; об этом можно судить по густоте линий напряжённости электростатических полей, создаваемых зарядами. На пробный заряд, помещённый поочерёдно в эти поля на одинаковом расстоянии от источника поля, в первом случае действует большая электрическая сила. В однородном электростатическом поле густота силовых линий одинакова.

Рис.

Изображая электрические поля с помощью линий напряжённости, следует помнить, что они являются графической моделью.

Наглядные картины электростатических полей

2. Для получения наглядных картин электростатических полей в опытах используют ориентирующее действие электрического поля на мелкие частицы вещества.

Нальём в стеклянную кювету вязкий жидкий диэлектрик (касторовое масло, глицерин или вазелин) и насыплем в него частицы, например, манной крупы, талька или мелко настриженных волос. В эту кювету поместим металлическое тело (электрод), соединённое с полюсом электрофорной машины. При сообщении электроду некоторого заряда в жидкости создаётся электрическое поле, под действием которого частицы поворачиваются и выстраиваются вдоль силовых линий. Полученная таким образом картина линий напряжённости показана на рисунке 147. Если взять два электрода и сообщить им сначала разноимённые, а потом одноимённые заряды, то картины силовых линий будут иметь вид, показанный на рисунке 148.

картины силовых линий

Вопросы для самопроверки

1. Какие линии называют линиями напряжённости электростатического поля?

2. Для чего вводятся линии напряжённости электростатического поля? Существуют ли они реально?

3. Как направлены линии напряжённости?

4. Что характеризует густота линий напряжённости?

5. Какое электрическое поле называют однородным? Как направлены линии напряжённости однородного поля?
