Глава 8. Электростатика
§ 50. Линии напряжённости электростатического поляЛинии напряжённости электростатического поля1. Как вы знаете, увидеть электрическое поле невозможно. Это создаёт определённые неудобства для его изучения. Поэтому Фарадеем был предложен способ наглядного изображения полей с помощью линий напряжённости.

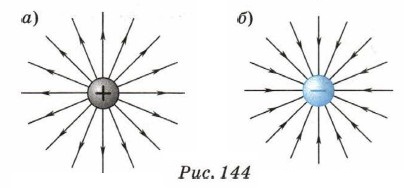

Поскольку напряжённость электростатического поля имеет определённое направление, линии напряжённости или силовые линии также имеют направление. Принято считать, что линии напряжённости электростатического поля начинаются на положительных зарядах, а заканчиваются на отрицательных (для одиночных зарядов линии напряжённости уходят в бесконечность). Линии напряжённости поля, созданного положительным зарядом, выглядят так, как показано на рисунке 144, а, а отрицательного — на рисунке 144, б. Каждая стрелка на рисунках совпадает с направлением напряжённости поля. Линии напряжённости в первом случае направлены от заряда в бесконечность, а во втором — из бесконечности к отрицательному заряду и заканчиваются на нём.

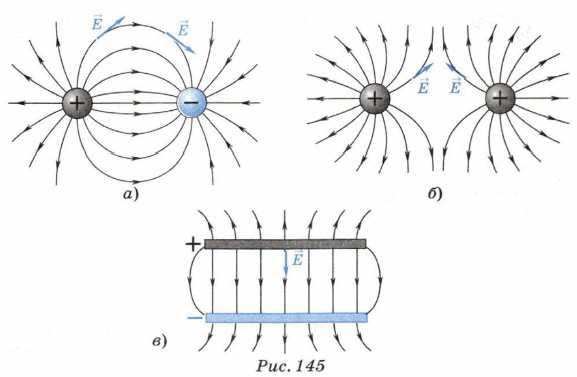

На рисунке 145 приведены линии напряжённости электростатических полей: двух разноимённо заряженных шариков (рис. 145, а); двух одноимённо заряженных шариков (рис. 145, б).
На рисунке 145, в изображено поле, созданное двумя параллельными пластинами, заряды которых противоположны по знаку и равны по модулю. Длина пластин много больше расстояния между ними. Линии напряжённости поля между пластинами параллельны друг другу. Электрическое поле, существующее между параллельными пластинами, называют однородным, поскольку напряжённость поля одинакова во всех точках. Отличительной особенностью электростатического поля является непрерывность линий напряжённости, а также то, что они никогда не пересекаются.
|
|
|
