§ 51. Электрическое напряжение. Вольтметр (окончание)

9. Так же как и у амперметра, у одного зажима вольтметра стоит знак «4-», у другого — «—». Иногда на приборах стоит только один знак « + ». Нужно обязательно следить за правильным включением вольтметра в электрическую цепь, иначе стрелка может отклониться в противоположную сторону и прибор испортится.

Зажимы вольтметра подключают к тем точкам цепи, между которыми надо измерить напряжение. Так, если нам нужно определить напряжение на лампе, вольтметр подключают к зажимам лампы (рис. 169). Если же мы хотим выяснить, каково напряжение на участке цепи, где находится звонок, — вольтметр подключают к звонку.

Для измерения напряжения на источнике тока вольтметр подключают к зажимам источника.

Вольтметр подключается параллельно тому участку цепи, на котором измеряют напряжение.

Вольтметр устроен так, что ток, проходящий через него, очень мал по сравнению с током в цепи.

Вопросы для самопроверки

1. Что характеризует напряжение?

2. Какую аналогию используют для иллюстрации понятия «напряжение»?

3. Какой вывод можно сделать в результате анализа опыта, изображённого на рисунке 166?

4. Как вы можете объяснить тот факт, что при одном и том же значении силы тока накал лампочек разный (см. рис. 167)?

5. Как называют прибор для измерения напряжения?

6. Как включают вольтметр для измерения напряжения на участке цепи?

7. Что общего и чем отличаются друг от друга амперметр и вольтметр?

Задание 49

1. Сила тока, протекающего по двум одинаковым проводникам, одинакова, но в одном из них выделилось в 2 раза больше энергии (нагрелся, например, в 2 раза сильнее). Какова причина подобного явления? На каком из проводников напряжение больше?

2. Какая мощность выделяется в лампе накаливания при напряжении 220 В и силе тока 0,2 А?

3. Сила тока в спирали электроплитки равна 5 А при напряжении в сети 220 В. Каким должно быть напряжение, чтобы при той же мощности тока в спирали электроплитки сила тока была 10 А?

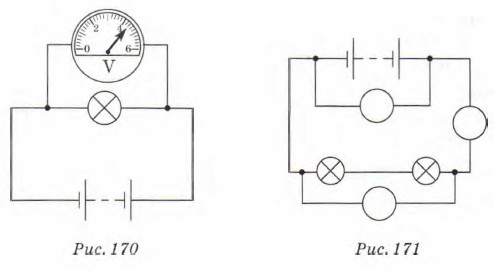

4. Определите цену деления шкалы вольтметра, изображённого на рисунке 170. Каков предел измерений этого прибора? Чему равно напряжение на электрической лампочке?

5. Проставьте на схеме (рис. 171) символы соответствующих приборов.

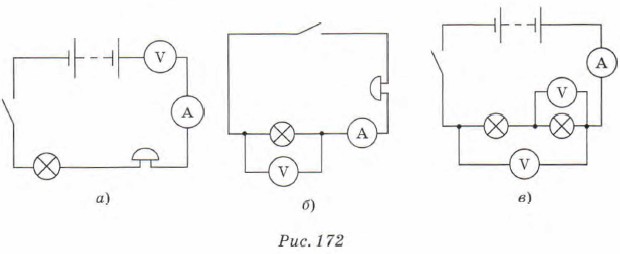

6. Внимательно рассмотрите схемы на рисунке 172. Всё ли в них правильно? Если обнаружите ошибки, укажите их и начертите правильные схемы цепей.

Ответы к заданиям

2. 44 Вт.

3. 110 В.
