Лабораторная работа № 7

Измерение напряжения на различных участках электрической цепи

Цель работы:

научиться включать вольтметр в цепь, измерять напряжение на различных участках цепи.

Приборы и материалы:

лабораторный источник питания, две лампочки на подставке, ключ, амперметр, вольтметр, соединительные провода.

Порядок выполнения работы

1. Соберите электрическую цепь (рис. 173).

Соберите электрическую цепь

2. Присоедините вольтметр к одной из ламп, измерьте напряжение на ней.

3. Присоедините вольтметр к другой лампе и измерьте напряжение на ней.

4. Измерьте напряжение на двух лампах.

5. Начертите схемы всех собранных электрических цепей.

6. Результаты измерения напряжения запишите в таблицу 29 с учётом абсолютной погрешности измерения, равной половине цены деления шкалы вольтметра.

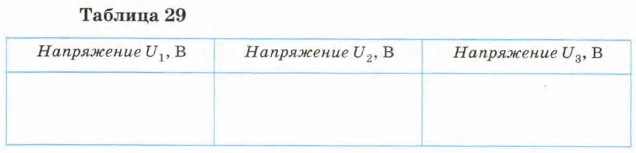

Таблица 29

Задание 50

1. Почему вольтметр при измерении напряжения подключается параллельно тому элементу цепи, на котором оно измеряется?

2. Можно ли подключать вольтметр к зажимам батареи (аккумулятора) без других приборов и потребителей? Почему?
