§ 12. Графики и диаграммы Наглядное представление о соотношении величин (окончание)

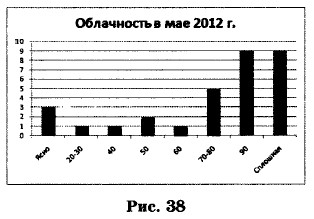

Столбчатые диаграммы состоят из параллельных прямоугольников (столбиков) одинаковой ширины. Каждый столбик показывает один тип качественных данных (например, один тип облачности) и привязан к некоторой опорной точке горизонтальной оси — оси категорий. В нашем случае опорные точки на оси категорий — это фиксированные значения облачности. Высота столбиков пропорциональна значениям сравниваемых величин (например, количеству дней той или иной облачности). Соответствующие значения откладываются на вертикальной оси значений. Ни ось значений, ни столбики не должны иметь разрывов: диаграмму используют для более наглядного сравнения, и наличие разрывов уничтожает саму цель представления результатов в виде диаграммы. По диаграмме на рис. 38 можно не только сравнить количество дней с той или иной облачностью, но и точно указать, сколько дней какой облачности было в течение рассматриваемого периода.

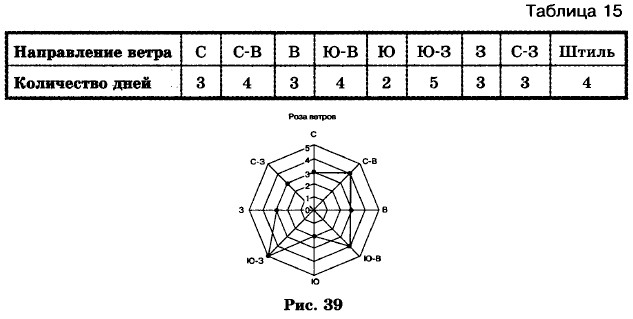

Если подсчитать количество дней с ветром каждого направления и на основании этой информации (табл. 15) построить лепестковую диаграмму, то мы получим так называемую розу ветров (рис. 39). Лепестковая диаграмма особенная, у неё для каждой точки ряда данных предусмотрена своя ось. Оси берут начало из центра диаграммы.
|
|
|
