Настройка на нужную частоту

На антенну радиоприёмника попадает огромное множество электромагнитных волн, излучаемых всеми радиостанциями и мобильными телефонами. Все эти волны вызывают вынужденные электромагнитные колебания в антенне.

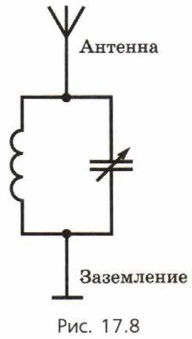

Если в цепь антенны включить колебательный контур (рис. 17.8), в нём также возникнут вынужденные колебания со всеми упомянутыми частотами. Но тут «вступает в игру» явление резонанса. Как вы уже знаете, оно состоит в том, что амплитуда вынужденных колебаний имеет резкий максимум при частоте, равной собственной частоте колебательной системы.

Рис. 17.8

Это позволяет из огромного множества колебаний выбрать колебания определённой частоты, равной частоте собственных колебаний контура.

Частоту выбираемых контуром колебаний при настройке на заданную частоту волны изменяют двумя способами:

— скачком: заменяя одну катушку индуктивности контура на другую;

— плавно: изменяя электроёмкость конденсатора (обычно изменяя площадь пластин)¹.

¹ На рисунке 17.8 изображён конденсатор переменной ёмкости.

В первом случае происходит переход с одного диапазона волн на другой. А во втором случае — плавная настройка на определённую частоту волны в пределах одного диапазона.

6. Индуктивность катушки колебательного контура равна 3 мкГн, а электроёмкость конденсатора можно изменять от 50 до 500 пФ.

а) В каких пределах может изменяться собственная частота колебаний контура?

б) Какие длины волн может принимать приёмник с таким контуром в цепи антенны?

На следующем этапе колебания выбранной частоты многократно усиливают. Для этого снова используют транзистор. Мы не будем останавливаться на этапе усиления.
