Взаимное расположение двух окружностей

Исследуем взаимное расположение двух окружностей в зависимости от их радиусов r, R и расстояния d между их центрами. Для определённости будем считать, что r ≤ R.

Если центры окружностей совпадают, т. е. d = 0, то окружности называются концентрическими, и окружность радиуса г лежит внутри круга радиуса R (рис. 288, а).

Пусть d > 0. Введём прямоугольную систему координат Оху так, чтобы точка О была центром первой окружности, а точка с координатами (d; 0) — центром второй окружности. В этой системе координат уравнения первой и второй окружностей имеют вид

х² + у² = R², (х - d)² + у² = r². (4)

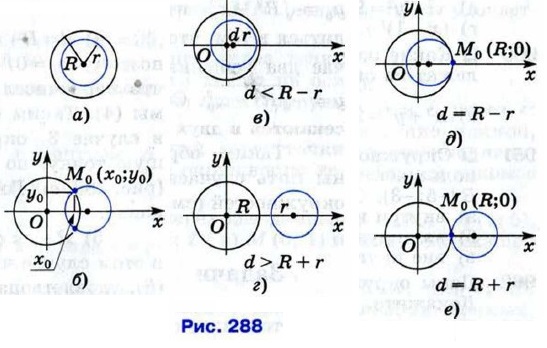

Рис. 288

Если система уравнений (4) имеет решением пару чисел х = х₀, у = у₀, то точка М0 (х₀; у₀) является общей точкой данных окружностей (рис. 288, б), и обратно: если М₀ (x₀; у₀) — общая точка данных окружностей, то пара чисел х = х₀, у = у₀ является решением системы уравнений (4).

Пусть система (4) имеет решением пару чисел x = х₀, у = у₀, т. е. справедливы числовые равенства

Вычитая из первого равенства второе, подучаем равенство 2x₀d - d² = R² - r², откуда

Заметим, что х₀ > 0, поскольку R ≥ r и d > 0. Кроме того, как следует из первого равенства (5), т. е. для величин R, r и d должно выполняться неравенство или R² + d² - r² ≤ 2dR. Последнее неравенство запишем в виде (d - R)² ≤ r². Отсюда следует, что -r ≤ d - R ≤ r, или

R - r ≤ R + r. (7)

Отметим, что х₀ = R, если d = R - r или d = R + r, и x₀ < R, если R - r < d < R + r.
