Вне зависимости от выбранной формы записи элементарные шаги алгоритма объединяются в алгоритмические конструкции (структуры): последовательные, разветвляющиеся, циклические, вспомогательные и рекурсивные. Для записи любого алгоритма достаточно трёх основных алгоритмических структур: последовательной, разветвляющейся, циклической.
Алгоритм реализован через последовательную алгоритмическую конструкцию, если все команды алгоритма выполняются один раз, причём в том порядке, в котором они записаны в тексте программы.

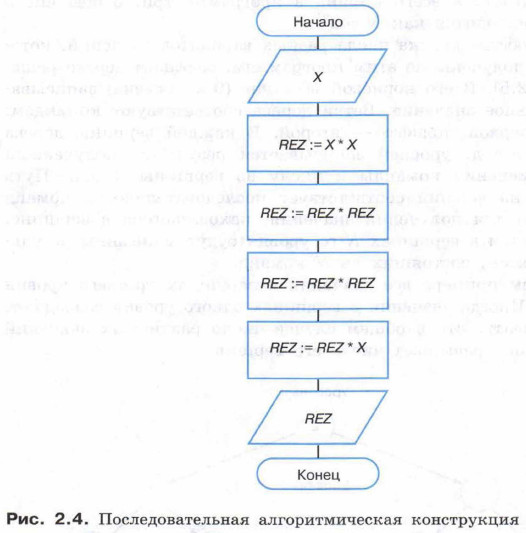

Пример 1. Алгоритм, реализованный через последовательную алгоритмическую конструкцию, представлен блок-схемой на рисунке 2.4.
Выясните, какую задачу решает этот алгоритм. Чему равен результат работы алгоритма при х = 2?
Пример 2. Из курса информатики основной школы вам знаком исполнитель Вычислитель, выполняющий программы линейной структуры. Его система команд может содержать две и более команды с использованием арифметических операций.
Пусть исполнитель Вычислитель может выполнять следующие команды:
1) прибавь 2;
2) умножь на 3.
Подсчитаем, сколько разных программ, состоящих из трёх команд, можно составить для этого исполнителя, и выясним число различных значений, которые будут получены в результате их исполнения при начальном значении 2.
Так как каждую из команд вы можете выбрать одним из двух вариантов, а всего команд в программе три, общее число программ находится как N = 23.
